Thermische Dimensionierung der Erdungsleiter zwischen Transformatorkessel und Erdungsschiene
| Kunde: | Westfalen Weser Netz, EWE, Energienetz Mitte und Wesernetz |
| Projektjahr: | 2020 |
| Projektziel: | Thermische Dimensionierung und Standardisierung der Erdungsleiter zwischen Transformatorkessel und Erdungsschiene in Ortsnetzstationen. |

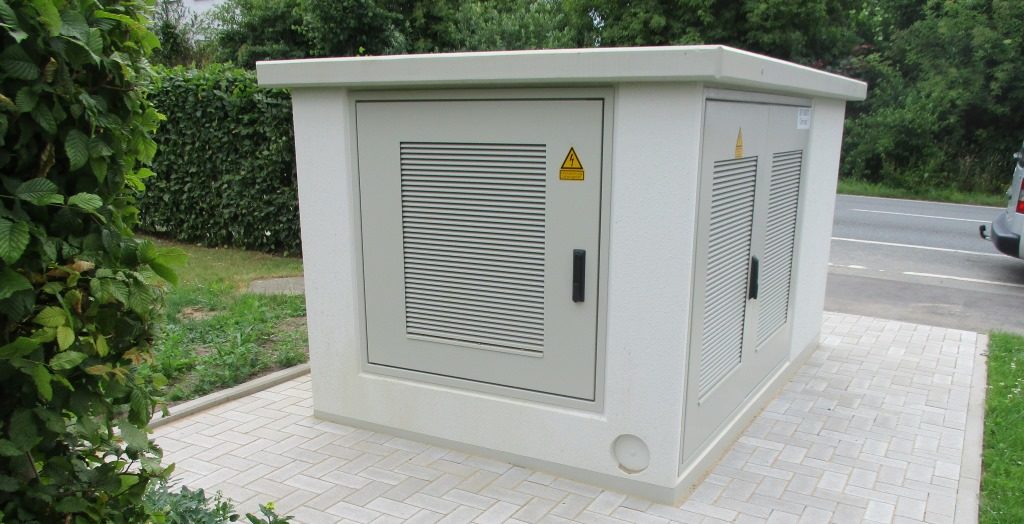

GRIDSIDE unterstützte eine Arbeitsgruppe mehrerer Verteilnetzbetreiber bei der thermischen Dimensionierung der Erdungsverbindung zwischen Transformatorkessel und Erdungsschiene in Ortsnetzstationen. Ziel war eine einheitliche und technisch abgesicherte Auslegung auf Basis einer gemeinsam entwickelten Standardvorgehensweise.
Ausgangslage
Im Rahmen der Erdungsauslegung in Ortsnetzstationen bestand Bedarf an einer konsistenten und nachvollziehbaren Dimensionierung der Erdungsleiter. Insbesondere der niederspannungsseitige Kurzschluss zwischen Wicklung oder Durchführung und Transformatorkessel stellt hohe Anforderungen an Schutz und Fehlerabschaltung und musste explizit berücksichtigt werden. Gleichzeitig sollten die Ergebnisse netzbetreiberübergreifend anwendbar sein.
Unser Lösungsansatz
GRIDSIDE wirkte in einer Arbeitsgruppe gemeinsam mit den Verteilnetzbetreibern Westfalen Weser Netz, EWE, Energienetz Mitte und Wesernetz an der thermischen Dimensionierung der Erdungsleiter mit. In die Auslegung wurden relevante Kurzschlussszenarien einbezogen, wobei die maßgebliche Fehlerdauer aus Sicherungskennlinien sowie den Abschaltzeiten des UMZ-Schutzes ermittelt wurde. Auf Basis abgestimmter Worst-Case-Annahmen erfolgte die Berechnung und Bewertung der thermischen Belastbarkeit.
Ergebnis
Als Ergebnis wurden vereinheitlichte Vorzugsquerschnitte für die Spannungsebenen 10, 20 und 30 kV sowie für Transformatorbemessungsleistungen von 250 bis 2.500 kVA definiert. Die erarbeitete Vorgehensweise schafft eine belastbare Grundlage für eine standardisierte, sichere und praxisnahe Auslegung der Erdungsverbindungen in Ortsnetzstationen.
