Überprüfung der Stromtragfähigkeit einer Kabelanbindung bei Kabelhäufungen

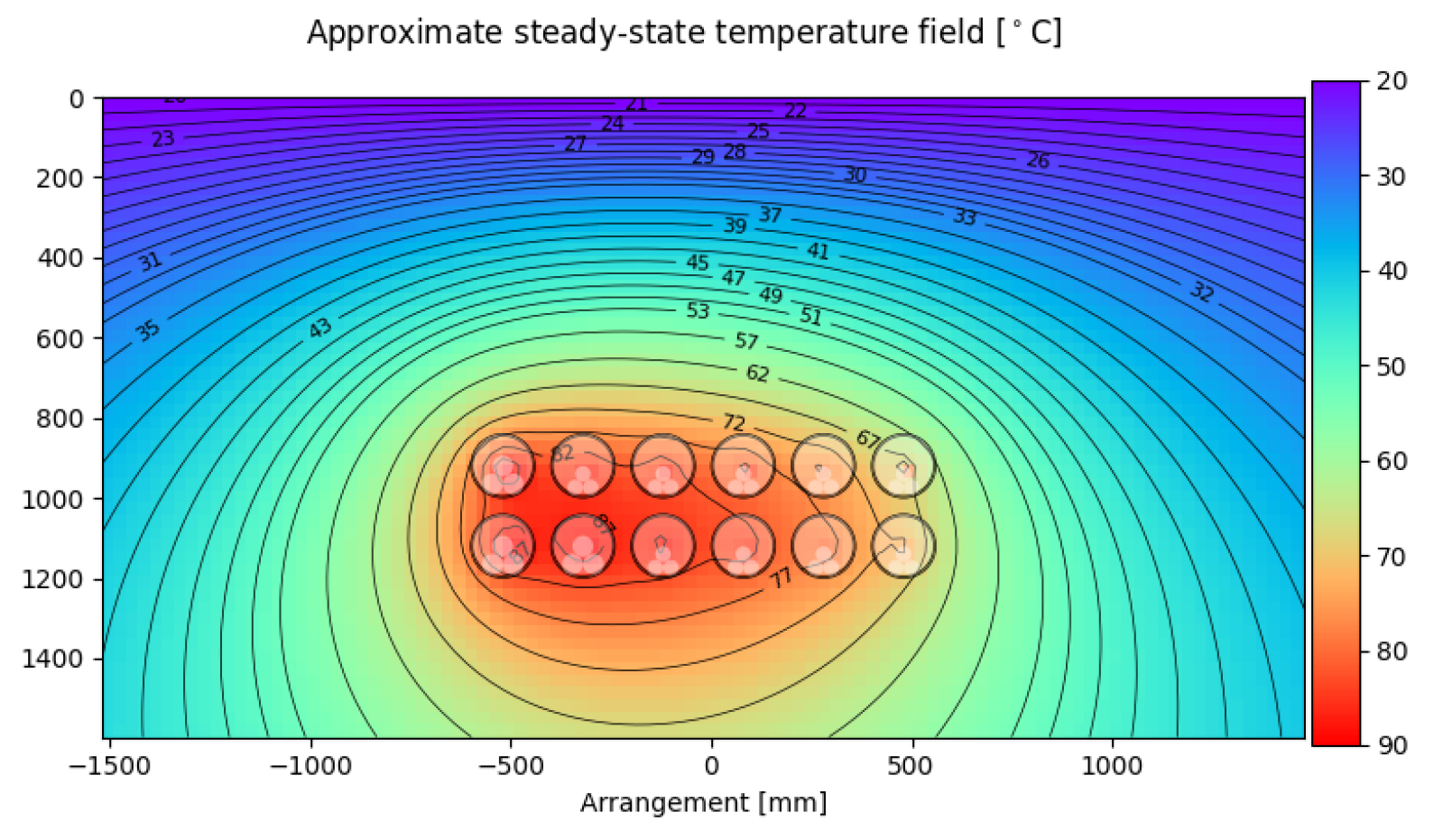

GRIDSIDE überprüfte die thermische Auslegung eines Mittelspannungskabels zwischen der Schaltstation eines Windparks und einem Umspannwerk in Hessen. Aufgrund von Kabelhäufungen entlang der Trasse war zu prüfen, ob die gewünschte Einspeiseleistung dauerhaft übertragen werden kann. Mithilfe des Tools Cableizer wurde die Stromtragfähigkeit für unterschiedliche Verlegevarianten nach IEC 60853-1 und IEC 60287 berechnet. Dabei wurden sowohl die Kabelgeometrie als auch die thermischen Eigenschaften des Bodens auf Basis eines Baugrundgutachtens berücksichtigt. Ergänzend wurden mögliche technische Lösungen zur Erhöhung der Übertragungsfähigkeit geprüft und dem Kunden eine klare Handlungsempfehlung vorgelegt.
